圆盘造粒机

圆盘造粒机


圆盘造粒机主要用于低、中含量复合肥生产及有机、无机复合肥及单质肥料造粒之用。

圆盘造粒机介绍

造粒盘盘角采用整体圆弧结构,成粒率可达93%以上.造粒盘设有三个出料口,便于间断生产作业,大大降低了劳动强度,提高了劳动效率,减速机与电动机采用柔性皮带传动,起动平稳,减缓冲击力,提高设备使用寿命.造粒盘盘底采用多条辐射钢板加强,坚固耐用,永不变形.加厚、加重、坚固的底座设计,不需地脚螺栓固定,运转平稳.圆盘造粒机主齿轮采用高频淬火,使用寿命增加1倍.造粒机盘内衬高强度玻璃钢,防腐耐用.本机有造粒均匀、成粒率高、运转平稳、设备坚固耐用、使用寿命长等特点,是广大用户选择的理想设备。

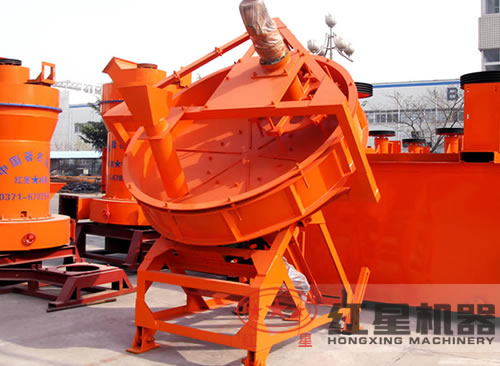

设备图片

 圆盘造粒机

工作原理

各种干粉物料从设备顶部加入,经脱气、螺旋预压缩并输送至两只轧辊的弧形槽口,两只轧辊等速、反向旋转,将物料咬入槽内并进行强制压缩,物料通过压缩区后承受的压力逐渐减小,其表面张力和重力使之自然脱出,进入碎粒机和整粒机破碎、修整,再进入振动筛进行筛分,合格品通过输送机被送入成品仓或直接包装,粉状筛下物料通过回料装置再次被送回原料仓进行二次辊压,挤压力的大小可根据颗粒强度的需要由液压系统进行调节。通过改变辊面开槽形式,可得到片状、条状、橄榄状、扁球状等物料。

圆盘造粒机的特点:

1.圆盘造粒机结构新型新颖合理,重量减轻,高度降低。工艺布置灵活方便,适合老厂改造。

2.大盘倾角可调节。采用角度垫片,调整灵活方便。

3.采用特别的无动力组合刮刀一体化使辅助功率消耗降低。

4.大盘由盘体和盘节组成。降低主电机功率。盘节沿盘体可上下调节。盘节端部为边法兰,料球出盘时可保证料球不被拉伤、撕裂。

5.全新清淤设计,由无动力组合刮刀清边清底,清角刮刀清盘角,配合盘体特别处理技术,清淤、成球效果好,不会出现大泥团,料球直径90%在3-5mm。

产品参数

产品规格(m) 盘转 (r/min) 生产能力 (t/h) 配用动力 (kw) 盘斜度调整范围 外形尺寸(m) 总重(t)
Φ2.2 14.25 4-8 7.5 35-55 2.8×2.75×2.58 3.2
Φ2.5 11.81 5-10 7.5 35-55 3.2×2.3×3 3.6
Φ2.8 11.21 12-16 7.5 35-55 3.4×2.6×3.1 4.1
Φ3.0 11.3 15-18 11 35-55 3.7×2.7×3.3 4.8
Φ3.2 9.6 15-20 11 35-55 3.9×2.7×3.4 5.6
Φ3.6 9.1 18-24 15 35-55 4.3×3.1×4.0 7.2
