对辊破碎机

对辊破碎机


对辊破碎机又称双辊破或双辊破碎碎机,适用于中等硬度物料的破碎作业,如焦煤、烧结矿、石灰石、金属和非金属矿石。该破碎机结构简单,操作方便,可以通过调节破碎辊的间隙达到理想的破碎粒度,对辊破主要应用于水泥,化工,电力,冶金,建材,耐火材料等行业中...

对辊式破碎机介绍

对辊破碎机是常用的辊式破碎机,它的破碎机构是一对互相平行水平安装在机架上的圆柱型辊子。前辊和后辊工作相向旋转,物料加入到喂料箱内,落在转辊的上面,物料在辊子表面磨擦力的作用下,被扯进转辊之间,受到辊子的挤压而粉碎。粉碎后的物料被转辊推出,向下卸落。因此,破碎是连续操作的,具有强制卸料的作用,粉碎粘湿的物料也不致堵塞。

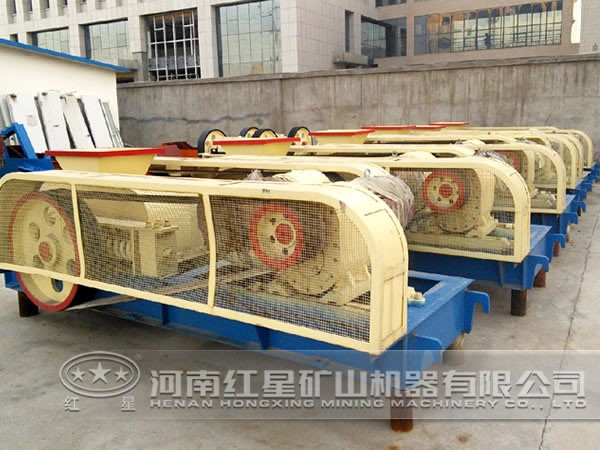

设备图片

对辊破碎机

对辊式破碎机构造结构:

  该破碎机结构比较简单,主要由机架、传动装置、破碎辊、调整装置和弹簧保险装置等部分组成。

  根据辊子的数目可分为单辊、双棍、三辊和四辊4种,最常见的就是对辊式破碎机,也称对辊破。

  对辊破由两个圆柱形辊筒作为主要的工作机构,工作时,电动机通过三角皮带和一对长齿轮,带动量个破碎辊作相同的旋转运动,由于物料和棍子之间的摩擦作用,将给入辊子上方的物理卷入两辊所形成的破碎腔内而被压碎。破碎的产品在重力作用下,从两个辊之间的间隙处排出,该间隙的大小即决定破碎产品的最大力度,可通过增减两个辊子之间的垫片数量和利用涡轮调整机构进行调整。弹簧是辊式破碎机的一个重要保险装置,弹簧的松紧程度对破碎机正常工作和过载保护都有极其重要的作用,机器正常工作时,弹簧的压力平衡两个棍子之间所产生的作用力,以保持排矿口的间隙,使产品的粒度均匀;当有非破碎物料进入破碎腔时,弹簧被压缩,迫使可动破碎辊横向移动,排矿口宽度增大,使机器不至损坏。

  辊式破碎机的正常的运转在一定程度上取决于辊面的磨损程度,只有当辊面处于良好状态时,才能获得较高的生产能力和排除合格的产品粒度。

工作原理

  对辊破碎机(双辊式破碎机)双辊2轮之间的相对旋转矿石分为两个辊,由于摩擦作用,矿石已被细分为两辊之间的空间,在被挤压而破碎。
破碎的材料是根据自身的重量。从两辊之间的放电间隙。破碎机两辊之间的最小距离是排料口的宽度,破碎物料,对辊破碎机由排料口的宽度决定的最大尺寸。
垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的,当增加垫片时两辊轮间隙变大,当减少垫片时两辊轮间隙变小,出料粒度变小。
驱动机构是由两个电动机,通过三角皮带传动到槽轮上拖动辊轮,按照相对方向运动旋转。 在破碎物料时,物料从进料口通过辊轮,经碾压而破碎,破碎后的成品从底架下面排出。

双辊破工作时要特别注意以下事项:

1)要加强给矿的除铁工作。非破碎物(钎头等物)掉入对辊间会损坏破碎机,以致造成停车事故。所以在破碎前应安装除铁装置。

2)粘性物料容易堵塞破碎空间,在处理堵塞故障应停车处理,不可在运转中进行捅矿。

3)当处理的物料含大块较多时,要注意大块矿石容易从破碎空间挤出来,以防伤人或损坏设备。

4)对辊破运转较长时间后,由于辊面的磨损较大,会引起产品粒度过细,这时要注意调整排矿口或对设备进行检修。

5)加强对设备的检查,对设备的润滑部位要按时加油,保持设备良好的润滑状态。

河南红星矿山机器主要生产对辊式破碎机,颚式破碎机,锤式破碎机等破碎设备如果您想了解更多关于辊式破碎机的原理、对辊式破碎机价格、双辊破碎机、双辊破安装等请致电:0371-67772626

产品参数

辊式破碎机技术参数

型号 2PG 0425 2PG 0640 2PG 0740 2PG 0850 2PG 1060 2PG 1260 2PG 1560
辊直径(mm) Ф400 Ф610 Ф700 Ф800 Ф1000 Ф1200 Ф1500
辊宽(mm) 250 400 400 500 600 600 600
入料粒度(mm) ≤25 ≤25 ≤25 ≤25 ≤30 ≤30 ≤30
排料口(mm) 2-8 2-8 2-8 2-8 2-10 2-10 2-10
生产能力(t/h) 5-10 10-20 15-30 20-40 30-50 40-70 60-110
配动力型号 Y132M -6 Y180L -6 Y200L -4 Y225M -4 Y250M -4 Y315M -6 Y315L -6
电机功率(kw) 5.5-2 15*2 30*2 45*2 55*2 75*2 110*2
