输送机

输送机


胶带输送机广泛应用于矿山、建材、冶金、煤炭等行业,用来输送松散物料或成件物品。根据输送工艺要求,可以单台输送,也可以多台组合,或与其它输送设备组成水平或倾斜的输送系统,以满足不同布置形式的作业线需要。

皮带输送机介绍

皮带输送机的输送带根据摩擦传动原理而运动,具有输送量大、输送距离长、输送平稳,物料与输送带没有相对运动,噪音较小,结构简单、维修方便、能量消耗少、部件标准化等优点,因而皮带输送机广泛应用于采矿、冶金、化工、铸造、建材等行业的输送和生产流水线以及水电站建设工地和港口等生产部门。

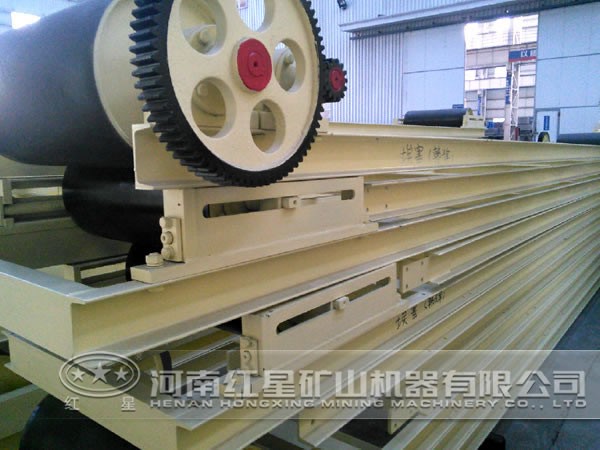

设备图片

输送机

  皮带式输送机基本结构:

  1.驱动部分:系由装置在型钢焊成的底座上的电动机-->高速联轴器-->减速器-->减速联轴器组成。根据布置要求:驱动装置设有左装和右装两种,另外本公司配有功率1.5KW到13KW,速度0.80、1.0、1.25的油冷式电动滚筒。

  2.滚动部分:分传动滚筒和改向滚筒两大类。

  3.托辊部分:分槽形、平行、调心和缓冲托辊等。

  4.清扫部分:分弹簧清扫器和空段清扫器。

  5.卸料部分:分固定式犁式卸料器和电动卸料器。

  6.制动部分:有带式逆止器和滚柱逆止器两种。

  7.附件:在罩壳、导料槽、漏斗等。



工作原理

胶带输送机主要由机架、输送皮带、皮带辊筒、张紧装置、传动装置等组成。机身采用优质钢板连接而成 ,由前后支腿的高低差形成机架,平面呈一定角度倾斜。机架上装有皮带辊筒、托辊等,用于带动和支承输送皮带。有减速电机驱动和电动滚筒驱动两种方式。

产品参数

胶带宽度
(mm)
输送长度(m)
功率(kw)
输送速度
(m/s)
输送量
(t/h)
400 ≤10
3
12-15
3-4
15-30
4-7.5
1.25-2.0 30-60
500 ≤10
3
12-15
4-5.5
15-30
5.5-7.5
1.25-2.0 40-80
650 ≤10
4
12-15
7.5
15-30
7.5-11
1.25-2.0 80-120
800 ≤10
4
12-15
7.5
15-30
7.5-15
1.25-2.0 120-200
1000 ≤10
5.5
10-20
7.5-11
20-40
11-22
1.25-2.0 200-320
1200 ≤10
7.5
10-20
7.5-15
20-40
15-30
1.25-2.0 290-480
1400 ≤10
11
10-20
15-22
20-40
22-45
1.25-2.0 400-680
1600 ≤10
15
10-20
22-30
20-50
30-75
1.25-2.0 600-1080
1800 ≤10
18.5
10-20
30-45
20-50
45-110
1.0-2.0 800-1500
2000 ≤10
22
10-20
45-55
20-50
55-132
1.0-2.0 1000-2000
2400 ≤10
30
10-20
55-75
20-50
75-185
1.0-2.0 1500-3000
