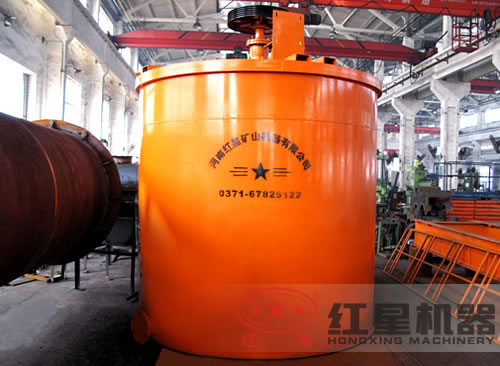

搅拌桶又称搅拌槽,属于选设备设备中一种辅助设备。矿用搅拌桶适用于各种金属矿,主要用于浮选前的搅拌,使药剂与矿浆充分混合,也可用于其他非金属矿物的搅拌。它使用于浓度不大于30%(按重量计算)固定成分的粒度小于1mm,它的形式是平底桶辐射循环辊旋叶轮机械搅拌式。
1、该设备应安装在水平的混凝土基础上,用地脚螺栓固定。
2、安装时应注意主机体与水平的垂直。
3、安装后检查各部位螺栓有无松动及主机仓门是否紧固,如有请进行紧固。
4、按设备的动力配置电源线和控制开关。
5、检查完毕,进行空负荷试车,试车正常即可进行生产。
搅拌桶是由电动机三角带传动代动叶轮旋转,将药物和矿浆充分混合均匀,增加药剂作用反应时间,强化药物反应质量。
1、轴承担负机器的全部负荷,所以良好的润滑对轴承寿命有很大的关系,它直接影响到机器的使用寿命和运转率,因而要求注入的润滑油必须清洁,密封必须良好,本机器的主要注油处(1)转动轴承(2)轧辊轴承(3)所有齿轮(4)活动轴承、滑动平面.
2、新安装的轮箍容易发生松动必须经常进行检查.
3、注意机器各部位的工作是否正常.
4、注意检查易磨损件的磨损程度,随时注意更换被磨损的零件.
5、放活动装置的底架平面,应出去灰尘等物以免机器遇到不能破碎的物料时活动轴承不能在底架上移动,以致发生严重事故.
6、轴承油温升高,应立即停车检查原因加以消除。
7、转动齿轮在运转时若有冲击声应立即停车检查,并消除。
类别 | 规格型号 | 槽体尺寸 | 有效容积(m³) | 主轴转速(r/min) | 电机功率 (kw) |
外形尺寸(长×宽×高)(mm) | 总重 (kg) |
|
直径(mm) | 高度(mm) | |||||||
搅拌槽 | XB-10×10 | 1000 | 1000 | 0.58 | 390 | 1.5 | 1130×1130×1521 | 1050 |
XB-12×12 | 1200 | 1200 | 1.18 | 390 | 2.2 | 1130×1330×1721 | 1160 | |
XB-15×15 | 1500 | 1500 | 2.2 | 280 | 3.0 | 1750×1640×2190 | 1270 | |
XB-20×20 | 2000 | 2000 | 5.6 | 210 | 5.5 | 2380×2160×2850 | 1700 | |
XB-25×25 | 2500 | 2500 | 11.2 | 190 | 7.5 | 2990×2720×3540 | 3500 | |
XB-30×30 | 3000 | 3000 | 19 | 140 | 18.5 | 4030×3270×3010 | 5200 | |
XB-35×35 | 3500 | 3500 | 29 | 230 | 30 | 3920×3740×4970 | 6630 | |
XB-40×40 | 4000 | 4000 | 45 | 210 | 37 | 4520×4320×5570 | 7830 | |
提升型 | XBT-10×15 | 1000 | 1500 | 1 | 510 | 2.2 | 1130×1130×2070 | 1250 |
XBT-15×20 | 1500 | 2000 | 2.9 | 400 | 4 | 1636×1768×2785 | 1677 | |
XBT-20×20 | 2000 | 2000 | 5.6 | 312 | 11 | 2180×2220×3015 | 3100 | |
高效吸附槽 | XF-20×20 | 2000 | 2000 | 7.07 | 82.5 | 1.5 | 2032×2032×3595 | 2400 |
XF-25×30 | 2500 | 3000 | 13.5 | 57.6 | 2.2 | 2532×2532×4152 | 3670 | |
XF-30×30 | 3000 | 3000 | 22.97 | 50.0 | 2.2 | 3180×3180×4673 | 5340 | |
XF-35×40 | 3500 | 4000 | 35.6 | 41.0 | 4.0 | 3685×3685×5314 | 7140 | |
XF-40×45 | 4000 | 4500 | 52.78 | 33.5 | 4.0 | 4185×4185×5814 | 9300 | |
XF-45×50 | 4500 | 5000 | 74.75 | 33.5 | 5.5 | 4685×4685×6466 | 10500 | |
XF-50×56 | 5000 | 5600 | 102.1 | 30.6 | 5.5 | 5185×5185×6975 | 12300 | |
XF-55×60 | 5500 | 6000 | 135.4 | 24.4 | 7.5 | 5670×5670×7569 | 13500 |
