圆锥破碎机的动锥是一种常用的成套备件,下文将着重介绍动锥的安装与调整方法。

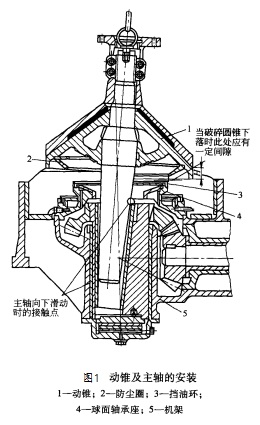

动锥及主轴的安装图如下图。
在安装前,应仔细检查主轴中心孔是否畅通,并将锥体球面和主轴清洗干净,之后才能装入破碎机内。装入时,为了避免损坏水封装置的边缘防尘圈和球面轴承座上的挡油环,应使主轴沿着大锥齿轮上平衡重一侧锥衬套上的O点缓慢装入。在此之前,把测量锥衬套上口间的铅丝放在上口O点对方,一直把动锥坐到球面轴承上之后,再提起动锥,取出被压扁的铅丝,测量其厚度,便可以知道锥衬套的上口间隙是多少。
上、下口间隙的大小极为重要,过大了破碎机运转不正常,过小了容易发热,引起抱轴事故。如果这个间隙不符合要求,可在球面轴承座与机架环形加工面上加减垫片来调整,使动锥升起或降落一点,借以改变锥衬套的间隙。
为了保证破碎机正常工作机动锥能稳定地支承在球面轴承上,动锥球面与球面瓦的接触情况应该使整个球面轴承接触面积的2/3接触在外圈,其余1/3的里圈面积不接触。如果接触不正确,应进行刮研找正,否则运转时主轴与锥衬套接触不好,严重时可能使主轴卡住引起事故。有效的方法是在现场检修时,将球面瓦内圈干脆车去一层碗形带,避免内圈接触。
