直线振动筛

直线振动筛


红星机器是一家集振动筛,直线筛,震动筛为一体的直线振动筛厂家。直线振动筛又叫直线筛属于大产量筛分设备,主要针对大颗粒状物料的筛分,多层直线振动筛为分级使用。

产品介绍

直线振动筛简称直线筛,是一种用双振动电机驱动的通用型振动筛分设备。装备的两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向的合力相互抵消,而在垂直于电机轴的方向的合力在偏心块同向时达到最大,因此该系列振动筛的运动轨迹为一直线。两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。

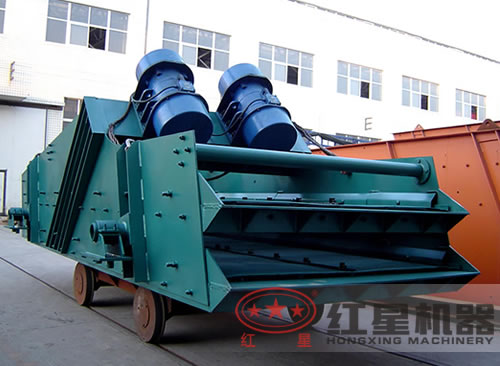

设备图片

直线振动筛

直线振动筛应用范围:

     此筛机广泛应用在塑料、磨料、医药、化工、食品、冶金、矿山、建材、粮食、化肥、煤炭行业中的颗粒状、粉状物料的筛粉和分级。

直线振动筛主要特点:

1.该型振动筛适合高产能的粗分作业。

2.物料在筛面上行程长,处理量大。

3.筛选的同时,对物料进行平行输送。

4.可调整筛面倾角,来平衡透筛精度的生产量。

5.直线振动筛筛网部分设计独特巧妙,能够迅速换网,迅速张紧。

6. 能耗低,效率高、结构简单、易维修、全封闭结构无粉尘溢散。

工作原理

直线振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。 可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。最高筛分目数325目,可筛分出7种不同粒度的物料。

我公司是专业的振动筛生产厂家,为您提供优质的振动筛,厂家直销具有价格的优势,并为您提供满意的售后技术服务。

欢迎国内外用户来我厂参观考查,咨询热线:0371-67772626

产品参数

型号 筛面
规格
筛面
层数
筛孔
尺寸
进料
粒度
处理量 电机
功率
总重量 振动频率 双振幅 筛面
倾角
外形尺寸
(长×宽)(mm) (mm) (mm) (t/h) (kw) (kg) (hz) (mm) (°) 长×宽×高(mm)
ZSG1237 3700×1200 1 4-50 ≤200 10-100 5.5×2 2250 16 6-8 15 3800×2050×1920
2ZSG1237 3700×1200 2 4-50 ≤200 10-100 5.5×2 3345 16 6-8 15 3800×2050×2200
ZSG1443 4300×1400 1 4-50 ≤200 10-150 5.5×2 4100 16 6-8 15 4500×3040×2500
2ZSG1443 4300×1400 2 4-50 ≤200 10-150 5.5×2 4900 16 6-8 15 4500×3040×2700
3ZSG1443 4300×1400 3 4-50 ≤200 10-150 5.5×2 5870 16 6-8 15 4500×3040×2820
2ZSG1548 4800×1500 2 5-50 ≤200 15-200 7.5×2 5836 16 8-10 15 4800×3140×2814
3ZSG1548 4800×1500 3 5-50 ≤200 15-200 7.5×2 6900 16 8-10 15 4799×3140×3014
2ZSG1848 4800×1800 2 5-50 ≤300 50-500 7.5×2 6489 16 8-10 15 4799×3440×2814
3ZSG1848 4800×1800 3 5-50 ≤300 50-500 7.5×2 7750 16 8-10 15 4799×3440×3014
4ZSG1848 4800×1800 4 5-50 ≤200 50-500 11×2 8300 16 8-10 15 4799×3440×3503
2ZSG1860 6000×1800 2 5-150 ≤300 80-600 11×2 9950 16 8-10 15 6000×3440×3326
