圆振动筛

圆振动筛


专业圆振动筛,震动筛,振动筛生产厂家,具有国际先进水平的高能低耗设备.全国拥有优异的市场占有率,产品性能完善,其主要部件及易损件均采用优质的耐磨材料和先进的加工工艺,使设备经久耐磨,享誉国内外.欢迎广大客户来电咨询:0371-67772626

圆振动筛介绍

圆振动筛做圆形运动,是一种多层数、高效新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多。适宜采石场筛分砂石料,也可供选煤、选矿、建材、电力及化工等行业作产品分级用。振动筛在结构上采用筒体式偏心轴激振器及偏块调节振幅,先进的铆钉连接装配式机架结构提高了设备使用寿命及弹簧减振装置减小了对基础的冲击力,是一种多层、高效的新型动筛。

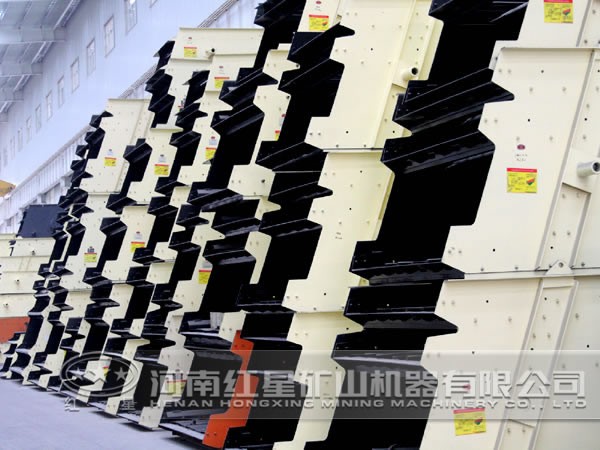

设备图片

圆振动筛

性能特点

    ① 采用块偏心作为激振力,激振力强。

    ② 筛子横梁与筛箱采用高强度螺栓,结构简单,维修方便快捷;

    ③ 采用轮胎联轴器,柔性连接,运转平稳;

    ④ 采用小振幅,高频率,大倾角结构,使该机筛分效率高、处理最大、寿命长、电耗低、噪音小。

    我厂生产的圆振动筛具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点,产量能耗均达到国家标准,居国内外先进水平,备受各行业用户的好评。

    圆振动筛主要结构

    振动筛由偏心式激振器、筛箱、电动机、底座及支承装置组成。

工作原理

    圆振动筛的带轮中心位于轴承中心与偏心块的中心之间,并使带轮的中心线位于偏心块与振动机体合成的质心上,因此,当振动筛工作时,带轮就不随筛箱一起振动,只做旋转运动,从而还可以来用较大的振幅,以提高筛分效率。因而白定中心振动筛发展很快,获得了广泛的应用。目前工业生产中采用的震动筛一般都属于圆振动筛这一类型。

圆振动筛使用注意事项

    圆振动筛可以根据现场要求采取吊装或座装,而大型振动筛一般都采取座装。由于振动筛会把较大的动负荷传结基础,要求基础具有足够的刚度和强度。如果采取座装,大、中型振动筛与基础相连的弹簧座必须用底脚螺栓固定,而小型振动筛则可以不用底脚织栓固定。如果减振弹簧分组安装,则应使给料端两组弹簧的平均高度和静压缩量接近相等,排料端的两组弹簧也应如此,而前后则可以有些差别。支承弹簧安装后,要求与弹簧支撑平面保持垂直。

    为减小对筛面的冲击,要求受料端的给料落差不大于500mm,其给料方向要求与筛面上物料运动的方向一致。筛箱安装后,进料端和出料端的筛扳平面要求左右方向保持水平,可用水平尺进行检查,若不水平可调整弹簧支座高度(座装)或者悬吊钢丝绳的长度(吊装)来达到。

公司坚持"诚信第一、质量为本、价格公道、用户至上"的经营理念,红星机器始终把技术的竞争之本、发展之本。公司视产品质量为企业的生命,主要部件及易损件均采用优质的耐磨材料和先进的加工工艺,使设备经久耐磨。

产品参数

型号规格 筛网
层数
筛网面积
(㎡)
筛孔尺寸
(mm)
最大进料尺寸
(mm)
处理能力
(m³/h)
振动功率
(r/min)
双振幅
(mm)
电机功率
(kw)
筛面倾角
(°)
筛面
规格
(mm)
总重量
(kg)
外形尺寸
(长×宽×高)(mm)
2YK1225 2 6 4-50 400 8-60 800-970 8 6P 5.5 20 1200×2500 3500 2930×1860×870
3YK1225 3 9 4-50 400 10-70 800-970 8 6P 5.5 20 1200×2500 3850 3070×1860×1210
2YK1230 2 7.2 4-50 400 12-78 800-970 8 6P 7.5 20 1200×3000 4200 3430×1860×870
3YK1230 3 10.8 4-50 400 13-80 800-970 8 6P 7.5 20 1200×3000 4600 3570×1860×1210
2YK1237 2 8.88 4-50 400 15-86 800-970 8 6P 7.5 20 1200×3700 4600 4050×1860×870
3YK1237 3 13.32 4-50 400 16-90 800-970 8 6P 7.5 20 1200×3700 5200 4270×1860×1210
2YK1535 2 10.5 5-50 400 20-125 800-970 8 6P 11 20 1500×3500 5890 4120×2210×1230
3YK1535 3 15.75 5-50 400 21-125 800-970 8 6P 11 20 1500×3500 6700 4360×2210×1610
2YK1545 2 13.5 5-50 400 22-150 800-970 8 6P 15 20 1500×4500 6330 5120×2210×1230
3YK1545 3 20.25 5-50 400 22-150 800-970 8 6P 15 20 1500×4500 6800 5360×2210×1610
4YK1545 4 27 5-50 400 22-155 800-970 8 6P 18.5 20 1500×4500 7800 5930×2210×2060
2YK1548 2 14.4 5-50 400 22.5-162 800-970 8 6P 15 20 1500×4800 6980 5420×2210×1230
3YK1548 3 21.6 5-50 400 22.5-162 800-970 11 6P 15 20 1500×4800 7700 5660×2210×1610
4YK1548 4 28.8 5-50 400 22.5-162 800-970 8 6P 18.5 20 1500×4800 8700 6230×2210×2060
2YK1848 2 17.28 5-80 400 25-206 750 8 6P 18.5 20 1800×4800 9080 5420×2550×1420
3YK1848 3 25.92 5-80 400 32-276 750 8 6P 18.5 20 1800×4800 9600 5660×2550×1780
4YK1848 4 34.56 5-80 400 32-285 750 8 6P 22 20 1800×4800 11100 6290×2550×2160
2YK1854 2 19.44 5-80 400 32-312 800-970 8 6P 18.5 20 1800×5400 10150 5960×2550×1420
3YK1854 3 29.16 5-80 400 32-312 800-970 8 6P 22 20 1800×5400 10840 6260×2550×1780
4YK1854 4 38.88 5-80 400 32-336 800-970 8 6P 30 20 1800×5400 12840 6830×2550×2160
2YK2160 2 25.2 5-100 400 50-475 970 8 6P 30 20 2100×6000 11780 6720×2840×1530
3YK2160 3 37.8 5-100 400 50-475 970 8 6P 30 20 2100×6000 12800 7030×2840×1910
4YK2160 4 50.4 5-100 400 50-497 970 8 6P 37 20 2100×6000 14800 7300×2840×2380
2YK2460 2 28.8 5-100 400 65-550 970 8 6P 37 20 2400×6000 15600 7020×3140×1530
3YK2460 3 43.2 5-100 400 70-620 970 8 6P 37 20 2400×6000 17600 7300×3140×1910
4YK2460 4 57.6 5-100 400 80-680 970 8 6P 45 20 2400×6000 19600 7600×3140×2380
2YK2870 2 39.2 5-100 400 120-680 750 8 8P 22×2 20 2800×7000 21200 7600×4320×1620
3YK2870 3 58.8 5-100 400 180-720 750 8 8P 22×2 20 2800×7000 22400 7800×4320×2120
2YK3072 2 43.2 5-100 400 200-700 750 8 8P 22×2 20 3000×7200 23600 7800×4520×1750
3YK3072 3 64.8 5-100 400 230-800 750 8 8P 22×2 20 3000×7200 25500 8000×4520×2300
