高强磨粉机

高强磨粉机


高强磨粉机适用于粉碎重晶石、石灰石、陶瓷、矿渣等莫氏硬度不大于9.3级,湿度在6%以下的非易燃易爆的矿山、冶金、化工,建材等行业280多种物料的高细制粉加工,成品粒度在80-425目范围调节(最细1000目)。

高强磨的用途和适用范围

 高强磨粉机主要适用于冶金、建材、化工、矿山等矿产品物料的磨粉加工,可粉磨石英、长石、方解石、滑石、重晶石、萤石、稀土、大理石、陶瓷、铝矾土、锰矿、铜矿、磷矿石、氧化铁红、皓英砂、矿渣、水渣、水泥熟料、活性炭、白云石、花岗岩、石榴子石、氧化铁黄、豆饼、化肥、复合肥、粉石、氟石、膨润土、麦饭石流纹岩、浑绿岩、叶腊石、页岩、紫砂石、绿浑岩、迭岩石、玄武石、石膏、石墨、炭化硅、保温材料等莫式硬度在9.3级以下,湿度在6%的各种非易燃易爆矿产物料的加工。

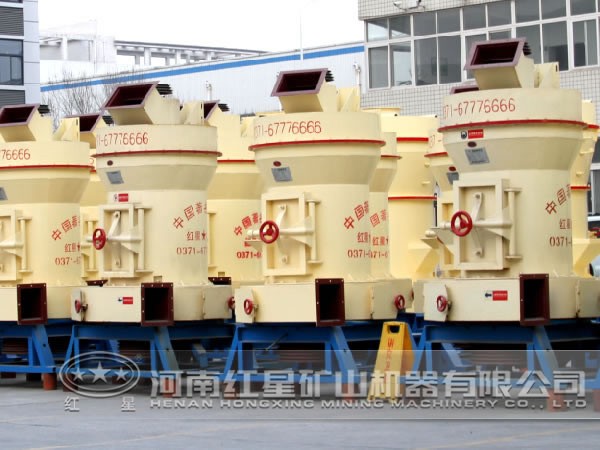

设备图片

高强磨粉机

高强磨粉机工作原理

 高强磨粉机整机工作过程(粉磨物料过程):大块状物料经颚式破碎机破碎到所需粒度后,由提升机将物料送至储料斗,再经振动给料机将料均匀、定量、连续地送入主机磨室内进行研磨,粉磨后的粉子被风机气流带走,经分析机进行分级,符合细度的粉子随气流经管道进入大旋风收集器内,进行分离收集,再经出粉管排出即为成品粉。气流再由大旋风收集器上端回风管吸入鼓风机。本机整个气流系统是密闭循环的,并且是在正负压状态下循环流动的。

1、在磨室内因被磨物料有一定的含水量,研磨时产生热量导致磨室内气体蒸发改变了气流量。以及整机各管道结合处不密封,外界气体被吸入,是循环气流风量增加,为此通过调整风机和主机间的余风管来达到气流的平衡,并将多余的气体导入布袋除尘器内,把余气带入的细粉子收集下来,余气被净化后排出。

2、主机工作过程是通过传动装置带动中心轴转动,轴的上端连接着梅花架,架上装有磨辊装置并形成摆动支点,其不仅围绕中心旋转,同时磨辊在磨环内公转的同时,磨辊本身因摩擦作用而自转。梅花架下端装有铲刀系统,其位置处于磨辊下端,铲刀与磨辊同转过程中把物料铲抛喂入磨辊与磨环之间,形成垫料层,该料层受磨辊旋转产生向外的离心力(即挤压力)将物料碾碎,即由此而达到制粉目的。

高强磨粉机六大特点:

1、与其它磨粉机相比相同动力条件下产量提高10-20%,磨辊对物料的碾压力在高压弹簧作用下提高800-1200kg

2、9.3级的矿产物料均可加工粉碎。

3、成品粒度范围广,粒径最粗可达毫米(30目),粒径一般可达0.033毫米(425目) ,少部分物料最细可达到0.013毫米(1000目)。

4、除尘效果完全达到国家粉尘排放标准。

5、分析机调整方便。

6、研磨装置采用重叠式多级密封,密封性能良好。

高强磨粉机,高强磨,磨粉机,雷蒙磨厂,河南雷蒙磨

产品参数

       参数 型号 高强97 高强93 高强92 高强87 高强76 高强66 高强62
进料粒度(mm) ≤25 ≤25 ≤25 ≤25 ≤20 ≤15 ≤15
成品粒度(mm) 0.033-0.173 0.033-0.173 0.033-0.173 0.033-0.173 0.033-0.173 0.033-0.173 0.033-0.173
不同物料细度班产量(t) 4-52 3.5-40 3-36 2.8-33 1.5-25 1-20 0.6-9
中心轴转速(r/min) 130 140 148 161 170 190 274
磨环直径(mm) 1050 1006 973 907.5 850 725 525
磨辊直径(mm) 310 300 300 270 250 210 150
磨辊高度(mm) 170 160 160 150 150 150 100
主机电机 Y225S-4-37 Y250M-8-30 Y250M-8-30 Y225M-8-22 Y225S-8-18.5 Y200L-8-15 Y160M-6-7.5
风机电机 Y225S-4-37 Y180M-2-22 Y180M-4-22 Y180M-4-18.5 Y160L-4-15 Y160M-4-11 Y132S-4-5.5
分析器电机 YCT200-4A-5.5 Y132S-6-3 Y112M-6-2.2 Y112M-6-2.2 Y112M-6-2.2 Y112M-6-2.2 Y90L-6-1.1
