水平振动输送机输送过程中物料的运动分析

分享到:
作者: admin       发布时间: 2013-08-12

水平振动式输送机是一种惯性振动输送机,适用于对不规则块状物料进行长短距离输送。输送原理为利用摩擦力来输送物料,物料在工作机体内只作滑行运动,采用的激振形式为四轴惯性激振器,四轴之间通过齿轮啮合形成一种新的运动机构,在水平方向产生一种特殊形式的激振力,而在竖直方向激振力为零,它能够使放在料槽上的物料以所要求的速度向前运动。

在输送过程中,物料的运动情况随着振动过程的进行,不断地发生变化,下文就来分析输送过程中物料的运动情况。

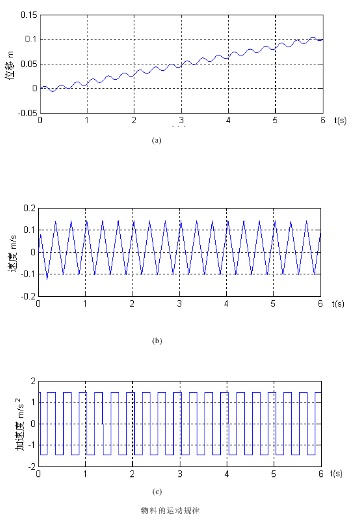

物料的运动规律如下图:

物料的运动规律

从位移图中可以看出,物料的运动可以分为两个运动的合成,其中一个是绕着中心的来回摆动,摆动为周期运动,周期等于料槽稳定运动的周期,相位角落后于料槽;另一个是向前的直线运动,振动框架上的物料随着料槽的振动逐渐向前移动,因此所构造出的机构形式是可行的,可以实现理想的运动。

从速度图中可以看出,物料的运动为匀加速和匀减速相互交替进行,速度的变化为周期性变化,周期等于物料运动的周期,其正方向的最大速度大于负方向的最大速度,所以物料总的运动趋势是向前运动。

从加速度图中可以看到,物料的运动为正加速度和负加速度相互交替进行,加速度的变化为周期性变化,周期等于物料运动的周期,其正负加速度等值。
